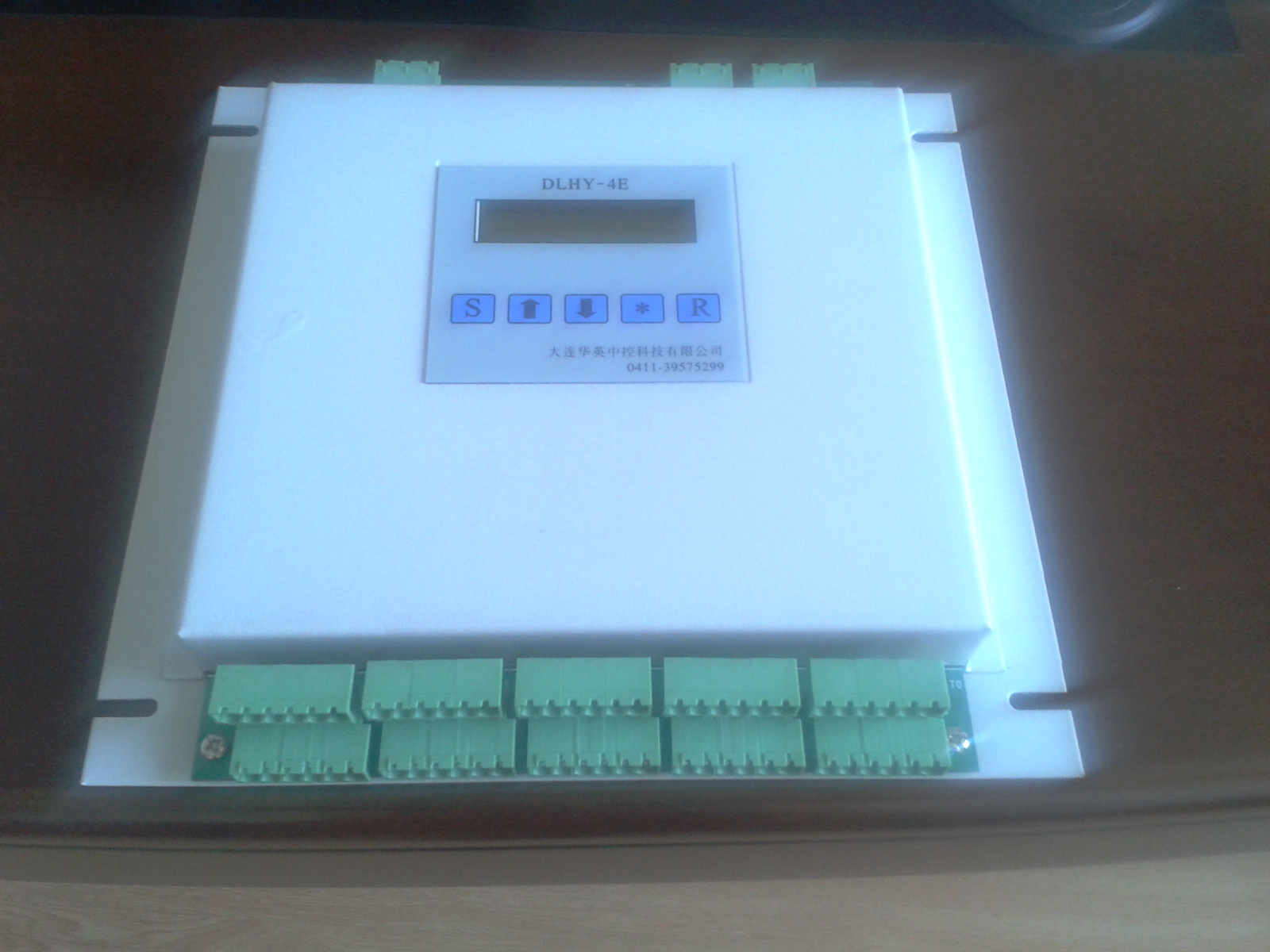

DLHY-4E数据采集前端可以在不加中间环节的情况下直接实现和DCS系统的通讯,目前已在国内各容量机组中有很多的应用,同时实现了和多家DCS系统的直接通讯。
1、DLHY-4E数据采集前端产品特点:
◇真正的双总线网络
数据采集前端为双串口通讯,构成网络后两条总线可同时进行通讯而互不影响,也可同时连接到两个不同的系统,是真正的双总线通讯网络。
◇开放性强
由于采用了现场总线技术,我公司的前端具有很好的开放性,通讯协议是完全开放和公开的MODBUS协议,非常易于和其它系统特别是DCS系统进行联网。
◇现场显示和组态
DLHY-4E数据采集前端本身都带有LED指示,用于指示前端的工作和通讯状态,同时可配字符液晶显示,用于显示测量和组态数据,方便调试和维护,并可进行现场组态。
◇ 网络冗余
前端网络提供的双网冗余功能,是真正的冗余接口,每台前端的CPU内有两个可同时工作的UART,两条总线可以同时并行工作,极大的提高了总线型网络的可靠性;
◇高抗干扰能力和环境适应性
前端采用的平衡差动传输方式及针对工业现场环境恶劣特点而设计的箱体结构,具有非常强的环境适应和抗干扰能力。
环境温度为-20℃~70℃,防护等级为IP56,因此适用于锅炉顶部等温度环境比较恶劣的场所。
2、DLHY-4E前端 MODBUS网络技术指标
.挂网主站数:1~2台
.前端地址定义范围为:1~255
.主站类型:DCS、工控机、兼容机等。
.挂网从站数(即一个网络内可挂接的前端数):≤50
. 网络拓扑结构:线性总线,距离较长时在在两端有终端器(匹配电阻),短截线≤0.3m,无分支
.传输介质:屏蔽双绞线
.通讯速率:9.6k、19.2k、38.4k、115.2k可设定。
.基本通讯距离: 1.2km
.网络通讯方式:半双工异步通讯
.通讯物理层:RS485
.网络隔离度:600V
.数据格式:1个起始位、8个数据位、一个停止位,无奇偶校验
.通讯协议:MODBUS协议RTU方式
.通讯校验:CRC循环冗余校验
3、DLHY-4E前端主要技术指标
输入通道数: 20路三端子差分输入
通道隔离电压:400V(峰-峰值)
网络隔离电压:600V
通道开关: 进口光电开关
测量对象: 直流电压、直流电流
热电偶:K、E、S、T、EA-2
热电阻:Pt100、Cu50、Cu100、BA1、BA2、G53
热电偶冷端补偿方式: 自动(环境温度)补偿、恒温补偿、其它通道补偿
热电阻测量方式:3/2线制
分辨率: 16位
测量精度:0.1级
通道采样时间:20mS/通道
共模抑制比:120dB
串模抑制比:70dB
主要功能:热电阻、热电偶查表运算
电流、电压信号线形、开方运算
系统自检
精度自校
看门狗电路
工作模式掉电保护
LED状态指示.
现场显示和组态
环境温度:-20℃~70℃
相对湿度≤95%
供电电源:165~250VAC
防护等级:IP56
