1. 环保设施工艺

通辽热电厂目前的机组台数为6台。机组总容量84MW，脱硫采用石灰石、湿法工艺。脱硝采用SCR工艺,除尘采用湿式除尘工艺，设备生产厂家：脱硫、脱硝设备生产厂家为湖南凯天环保科技股份有限公司，除尘器设备生产厂家为重庆远达，投运时间：2015年2月2日。

2. 厂站端烟气排放在线监测系统功能

★ #5、#6汽机和#6、#7炉DCS系统为日立公司的H5000M系统，该系统通过路由器以UDP数据包的方式发送到烟气子站服务器中。

★#8、#9汽机和#8、#9锅炉DCS系统为哈工大的DCS系统，在烟气子站服务器中安装“OPC网关软件”，安装交换机分别连通#8、#9汽机和#8、#9锅炉DCS系统控制网，交换机与烟气子站服务器连接完成通讯功能。

烟气子站服务器实时采集电网公司所需的环保参数，将这些参数以通讯方式发送到电厂端的调度数据网端口中，系统主要功能有：

1) 实现对脱硫、脱硝及除尘需监测的主要参数进行采集、转换、转发、监视等功能。

2) 将烟气监测子站传送的数据，转换为IEC104协议，经调度数据网传送给省（网）调烟气排放监测平台。

3) 对所采集的实时数据以列表等方式进行显示，界面友好。

4) 对实时数据进行记录存储，记录方式包括数字、实时趋势曲线和历史趋势曲线。

5) 支持IEC60870-5-102规约和ModBus规约等。

6) 实现多通路数据的采集。

7) 可作为数据源为其他系统提供数据通讯接口。

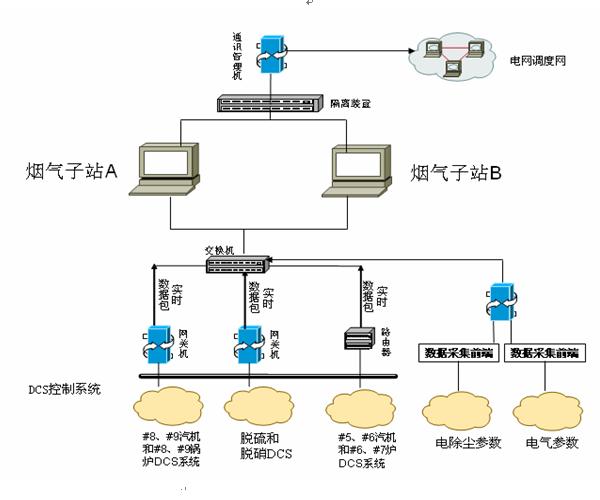

3．系统构成及工作原理

厂站端火电机组烟气排放在线监测系统采用独立子站部署方式，由电厂侧烟气子站服务器、通信网关机及二次安全防护设备共同组成。来自现场的数据传送环保实时数据至烟气监测子站，再由子站通过安全隔离网闸，经通信网关机向调度数据网传送环保实时数据。烟气监测子站采集相关烟气排放数据，通过反向物理隔离装置将烟气排放信息发送给通信网关机，形成标准的IEC104协议，通过调度数据网省(网)调非实时交换机上传至省(网)调侧系统。系统结构满足电力二次系统安全防护要求。
